NVIDIA 的 A800 GPU 作为一款强大的计算加速卡，有 PCIe 单卡和 NVLink 8 卡模组两种配置形式。那么这两种配置有什么区别呢？又要如何选择呢？下面先来了解A800 GPU PCIe单卡与NVLink 8卡模组的规格性能吧！

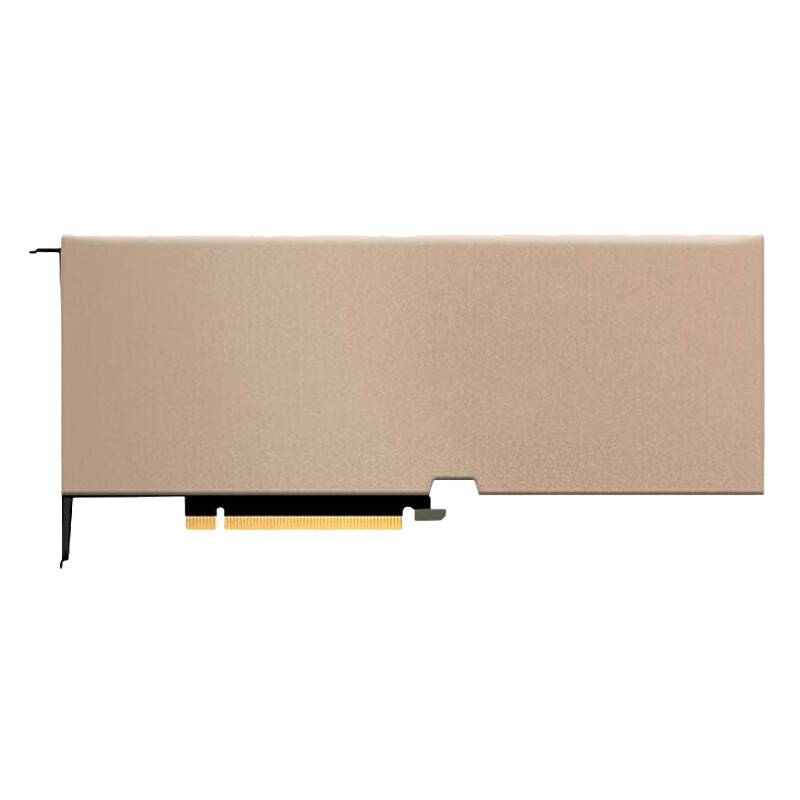

一、A800 PCIe单卡规格与性能

接口类型：采用PCIe Gen4 x16接口。

显存类型及容量：

40GB HBM2e显存，带宽为1.5 TB/s。

80GB HBM2e显存，带宽为2TB/s。

基础频率：765 MHz，可提升至1410 MHz。

最大分辨率：7680×4320。

CUDA核心数量：6912个。

Tensor核心数量：432个。

双精度浮点运算性能：9.7 TFLOPS。

单精度浮点运算性能：19.5 TFLOPS。

峰值Tensor运算性能：623.8 TFLOPS。

多实例GPU（MIG）支持：最多7个实例，每个实例5GB。

功耗：最高可达到400W。

二、A800 NVLink 8卡模组规格与性能

接口类型：使用NVLink技术连接的8张A800 GPU。

带宽：每个GPU模块的带宽为400GB/s，整个8卡模组的总带宽可达3200GB/s。

显存类型及容量：未明确提及具体配置，但通常每张GPU仍会配备相应的高带宽显存以满足高性能计算需求。

核心频率：与单卡相同，基础频率为765 MHz，可提升至1410 MHz。

CUDA核心数量：与单卡相同，6912个。

Tensor核心数量：与单卡相同，432个。

双精度浮点运算性能：与单卡相同，9.7 TFLOPS。

单精度浮点运算性能：与单卡相同，19.5 TFLOPS。

峰值Tensor运算性能：与单卡相同，623.8 TFLOPS。

多实例GPU（MIG）支持：与单卡相同，最多7个实例，每个实例5GB。

三、A800 GPU PCIe单卡与NVLink 8卡模组区别

1、接口类型与带宽

PCIe单卡：使用的是传统的PCIe接口，适用于小型数据中心或实验室环境。

NVLink 8模块：通过NVLink连接多个GPU，提供更高的带宽和更强大的扩展能力。每张A800卡的带宽为400GB/s，而8张卡组合在一起可以达到320GB/s的总带宽。

2、性能

PCIe单卡：适合深度学习的小模型训练和实验室的教学场景，其性能相对较低。

NVLink 8模块：由于其高带宽和多GPU互联，能够显著提升大规模计算任务的性能，特别是在科学计算和深度学习领域表现出色。

3、扩展性

PCIe单卡：扩展性有限，通常只适用于单一GPU的应用场景。

NVLink 8模块：具有极强的扩展性，可以通过连接多张A800卡来满足更大规模的计算需求，非常适合需要高性能并行处理的大数据集和复杂模型训练。

4、兼容性

PCIe单卡：与大多数现代服务器主板兼容，安装和配置相对简单。

NVLink 8模块：需要特定的服务器主板支持，并且需要额外的硬件如NVLink桥接器来实现多卡互联。

5、成本

PCIe单卡：单卡的成本较低，适合预算有限的用户或小规模应用。

NVLink 8模块：由于其高带宽和高性能特性，成本较高，但长期来看可能因更高的效率和性能而更具经济效益。

6、适用场景

PCIe单卡适用于小规模的模型训练、实验室教学以及一些对带宽要求不高的应用场景。

NVLink 8卡模组则更适合大规模的深度学习任务、高性能计算集群（HPC）以及需要极高并行处理能力的工业应用。

三、A800 GPU PCIe 单卡与 NVLink 8 卡模组如何选择？

考虑到技术的不断发展和应用需求的变化，如果您预计未来的计算任务会不断增加和扩展，需要更高的性能和可扩展性，那么从长远来看，NVLink 8 卡模组可能更具有前瞻性。

然而，如果您的应用需求在短期内相对稳定，并且未来的发展方向不明确，那么先选择 PCIe 单卡进行尝试和探索，待需求明确后再进行升级和扩展也是一种可行的策略。

选择 A800 GPU PCIe 单卡还是 NVLink 8 卡模组是一个需要深思熟虑的问题。无论是单卡的简洁高效，还是多卡模组的强大性能，都将助力您在计算领域取得优异成果。
